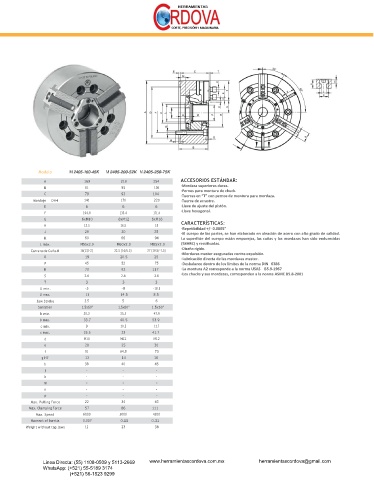

Page 7 - Herramientas Bison

Modelo M 2405-160-45K M 2405-200-52K M 2405-250-75K
A 169 210 254 ACCESORIOS ESTÁNDAR:
B 81 95 106 ·Mordaza superiores duras.
·Pernos para montura de chuck.
C 79 93 104 ·Tuercas en “T” con pernos de montura para mordaza.
Montaje DH4 140 170 220 ·Tuerca de arrastre.
E 6 6 6 ·Llave de ajuste del pistón.
F 104.8 133.4 171.4 ·Llave hexagonal.
G 6xM10 6xM12 6xM16
H 13.5 16.5 18 CARACTERÍSTICAS:
·Repetibilidad +/- 0.0005”
J 20 20 25 ·El cuerpo de las partes, se han elaborado en aleación de acero con alto grado de calidad.
K 60 66 94 La superficie del cuerpo están emparejas, las cuñas y las mordazas han sido endurecidas
L máx. M55x2.0 M60x2.0 M85x2.0 (58HRC) y rectificadas.
Carrera de Cuña M 16(13/-3) 22.5 (16/6.5) 27 (19.5/-7.5) ·Diseño rígido.
·Mordazas master aseguradas contra expulsión.
O 19 20.5 25 ·Lubricación directa de las mordazas master.
P 45 52 75 ·Desbalance dentro de los límites de la norma DIN 6386
R 70 92 117 ·La montura A2 corresponde a la norma USAS B5.9-1967
S 2.6 2.6 2.6 ·Los chucks y sus mordazas, corresponden a la norma ASME B5.8-2001
T 3 3 3
U min. -5 -8 -18.5
U max. 11 14.5 8.5
Jaw Stroke 3.5 5 6
Serration 1.5x60" 1.5x60" 1.5x60"
b min. 30.2 35.5 47.9
b max. 33.7 40.5 53.9
c min. 9 10.5 11.7
c max. 25.5 33 41.7
d M10 M12 M12
e 20 25 30
f 51 64.5 73
g H7 12 14 16
h 38 40 45
j - - -
k - - -
m - - -
n - - -
p - - -
Max. Pulling Force 22 34 43
Max. Clamping Force 57 86 111
Max. Speed 6000 5000 4200
Moment of Inertia 0.057 0.15 0.31
Weight without top jaws 12 23 38
