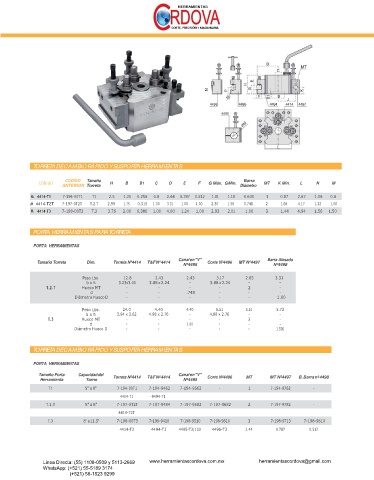

TORRETA DE CAMBIO RÁPIDO Y SUS PORTA HERRAMIENTAS

CODIGO Tamaño Barra
CÓDIGO H B B1 C D E F G Máx. G Mín. MT K Mín. L N M
ANTERIOR Torreta Diámetro
M 4414-T1 7-194-00T1 T1 2.5 1.25 0.256 0.8 2.44 0.787 0.512 1.81 1.18 0.630 1 0.87 2.87 1.06 0.8
M 4414-T2T 7-197-0T2T T.2.T 2.99 1.75 0.315 1.00 3.31 1.00 1.00 2.30 1.56 0.748 2 1.06 4.17 1.32 1.00
M 4414-T3 7-198-00T3 T.3 3.76 2.00 0.386 1.00 4.00 1.24 1.00 2.93 2.01 1.00 3 1.44 4.94 1.56 1.50

PORTA HERRAMIENTAS PARA TORRETA

PORTA HERRAMIENTAS

Canal en "V" Barra Alesado
Tamaño Torreta Dim. Torreta Nº4414 T&F Nº 4414 Corte Nº4496 MT Nº4497
Nº4495 Nº4498
Peso Lbs. 12.8 2.43 2.43 3.17 2.65 3.31
b x h 3.23x3.00 3.88 x 2.24 - 3.88 x 2.24 - -
T.2.T Hueco MT - - - - 2 -
d - - .748 - - -
Diámetro Hueco D - - - - - 1.00

Peso Lbs. 24.0 4.40 4.40 5.51 5.51 5.73
b x h 3.94 x 3.62 4.88 x 2.76 - 4.88 x 2.76 - -
T.3 Hueco MT - - - - 3 -
d - - 1.00 - - -
Diámetro Hueco D - - - - - 1.500

TORRETA DE CAMBIO RÁPIDO Y SUS PORTA HERRAMIENTAS

PORTA HERRAMIENTAS
Tamaño Porta Capacidad del Torreta Nº4414 T&F Nº 4414 Canal en "V" Corte Nº4496 MT MT Nº4497 B. Barra nº 4498
Herramienta Torno Nº4495
T1 5" a 8" 7-194-00T1 7-194-9462 7-194-9562 - 1 7-194-9762 -
4414-T1 4494-T1
T.2.T 5" a 8" 7-197-0T2T 7-197-9484 7-197-9582 7-197-9682 2 7-197-9782 -
4414-T2T
T.3 8" a 11.5" 7-198-00T3 7-198-9410 7-198-9510 7-198-9610 3 7-198-9713 7-198-9810
4414-T3 4494-T3 4495-T3/100 4496-T3 2.44 0.787 0.512
